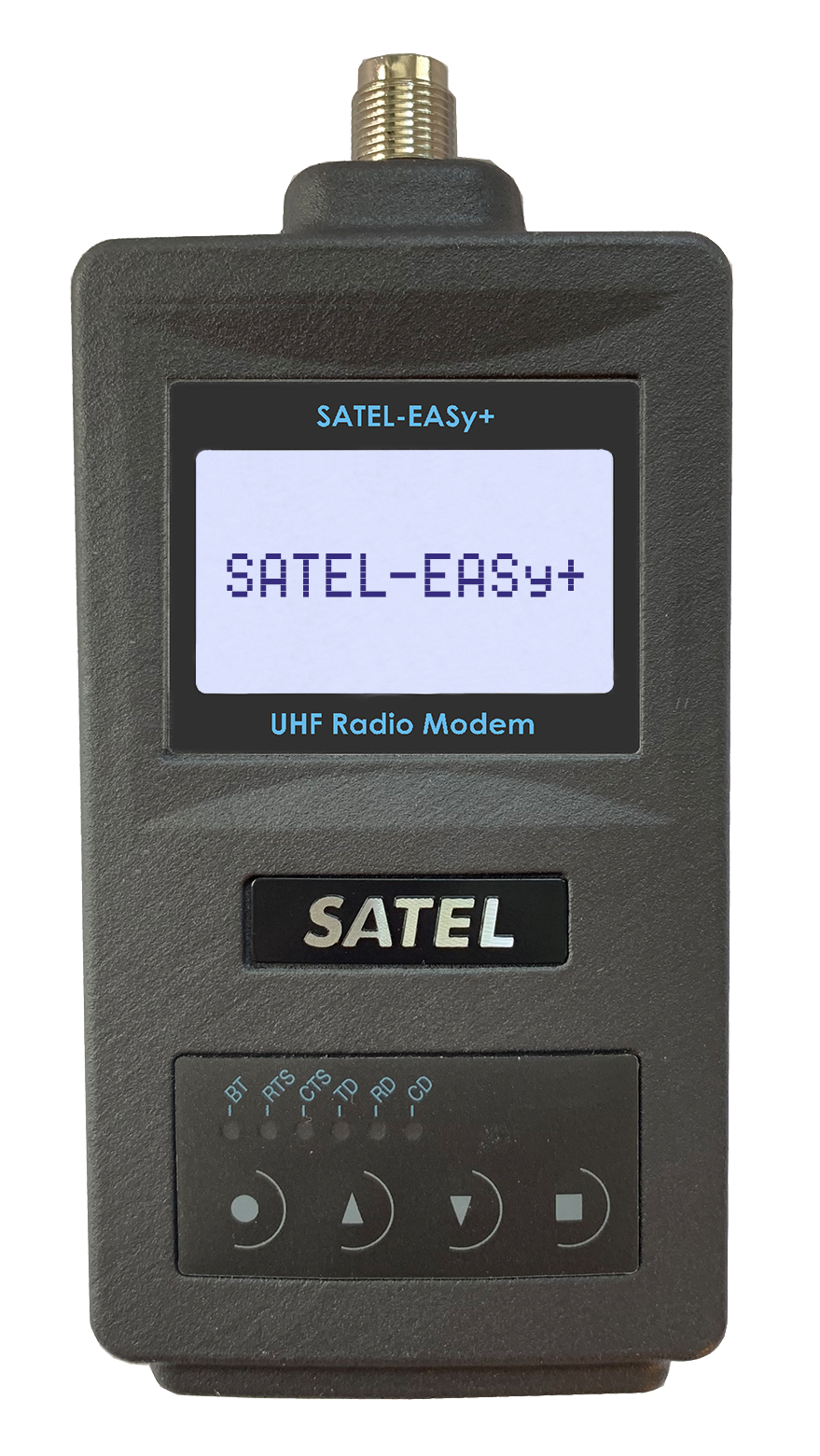

SATEL-EASy+
.jpg)
Il SATEL-EASy+ è un radio modem operante in banda UHF (403 ... 473 MHz) in modalità half-duplex per il trasferimento trasparente di dati.
• Range esteso di sintonizzazione di 70 MHz (frequenza operativa modificabile via SW su tutta la banda)
• Passo di canalizzazione selezionabile via SW
• Encryption AES128 per una comunicazione sicura
Grazie all'ottima sensibilità in ricezione consente di ottenere collegamenti su distanze elevate.
Può essere utilizzato anche come Ripetitore, in un sito appositamente dedicato al rilancio del segnale oppure operando allo stesso tempo anche come postazione periferica.
Possiede la funzione di ‘Message Routing’ che consente di costruire più facilmente reti radio estese. Il protocollo ‘Message Routing’ si fa carico di ‘instradare’ i pacchetti dati lungo la rete radio.
Possibilità di minimizzare il tasso di errori in presenza di interferenze tramite la funzione di correzione degli errori FEC (Forward Error Correction).
Compatibile anche con radio modem di altri produttori.
Possiede la funzione NMS (Network Management System), tramite il software dedicato "SATEL NMS PC", permette di gestire in modo semplice i radio modem e i collegamenti di una rete radio da remoto e/o attraverso una rete Ethernet-IP. Il software permette inoltre di progettare, configurare e testare reti anche complesse, di riprogrammare la rete da remoto e di monitorarne lo stato di funzionamento impostando trigger/allarmi o rilevando i parametri di funzionamento dei radio modem tra cui, per esempio, la temperatura di esercizio, la tensione di alimentazione e l’intensità del segnale ricevuto.
VERSIONI DISPONIBILI:
• SATEL-EASy+ con o senza display LCD
MODELLI COMPATIBILI con il SATEL-EASy+:
• Famiglia SATELLINE-3AS(d) NMS / SATELLINE- 3AS(d) Epic (C) NMS
• Famiglia SATELLINE-3AS(d) / SATELLINE-3AS(d) Epic (C) (DB)
• SATELLINE-EASy
• SATELLINE-EASy Pro (35W)
• SATEL Compact-Proof
• SATEL EASy-Proof
• SATEL Proof-TR4
• SATEL COMPACT-4BT
• SATELLINE-M3-TR1 / M3-TR3 / M3-R3 / M3-TR4 / M3-R4
ALCUNE POSSIBILI APPLICAZIONI:
• Telecontrollo di reti geografiche, trattamento e depurazione delle acque
SATEL-EASy+ (403…473 MHz) complies with the following regulations: FCC CFR47 part 90, RED 2014/53/EU
|
RADIO TRANSCEIVER |
|||||||
|
Frequency Range |
403...473 MHz |
||||||
|
Tuning Range |
70 MHz |
||||||
|
Channel Spacing |
12.5 / 20 / 25 kHz |
||||||
|
Number of Channels |
5600 / 3500 / 2800 |
||||||
|
Frequency Stability |
< 1 kHz |
||||||
|
Type of Emission |
F1D |
||||||
|
Communication Mode |
Half-Duplex |
||||||
|
RADIO TRANSMITTER |
|||||||
|
Carrier Power |
0.1, 0.2, 0.5, 1 W / 50 ohm |
||||||
|
Carrier Power Stability |
< ± 1.5 dB |
||||||
|
Adjacent Channel Power |
< -60 dB |
||||||
|
Spurious Radiation |
< -36 dB |
||||||
|
RADIO RECEIVER |
|||||||
|
Sensitivity |
-112 dBm @ 25kHz / -116 dBm @ 12.5 kHz, BER < 10 E-3 |
||||||
|
Common Channel Rejection |
-11 dBm @ 25 kHz / -10 dBm @ 12.5 kHz, BER < 10 E-3 |
||||||
|
Adjacent Channel Selectivity |
51 dB @ 12.5 kHz / 56 dB @ 25 kHz |
||||||
|
Intermodulation Attenuation |
> 61 dB |
||||||
|
MODEM |
|||||||
|
Interface level |
RS-232, RS-422, RS-485 |
||||||
|
Interface |
Data / NMS |
||||||
|
Interface Connector |
D15, female |
||||||
|
Data Speed of Serial Interface |
1200 – 115200 bps |
||||||
|
Data Speed of Radio Interface |
|
||||||
|
Modulation |
Link rate @ 12.5 kHz |
Link rate @ 25 kHz |
|
||||
|
4FSK |
9600 2 |
19200 1 |
|
||||
|
8FSK |
14400 4 |
28800 3 |
|
||||
|
16FSK |
14400 / FEC ON |
28800 / FEC ON |
|
||||
|
1 = If FEC is ON, effective data throughput is 14400bps 2 = If FEC is ON, effective data throughput is 7200bps 3 = If FEC is ON, effective data throughput is 19200bps 4 = If FEC is ON, effective data throughput is 9600bps |
|||||||
|
Data format |
Asynchronous data |
||||||
|
Frequency switching time |
40 ms |
||||||
|
Serial interface, turn-around time of RS-232 |
0 ms |
||||||
|
Serial interface, turn-around time of RS-485 |
<1ms |
||||||
|
GENERAL |
|||||||
|
Operating Voltage |
+7 ...+27.5 VDC +20 % and −15 % |
||||||
|
Power Consumption (average) |
1.4 W (Receive), 6 W (Transmit) |
||||||
|
0.05 W (inStandby Mode) |
|||||||
|
Operating Temperature Range |
-25 °C...+55 °C |
||||||
|
Antenna Connector |
TNC, 50 ohm, female |
||||||
|
Housing |
Aluminium enclosure |
||||||
|
Size H x W x D |
137.5 x 67 x 28.5 mm |
||||||
|
Weight |
< 350 g |
||||||
|
Main available protocol options are: |
|||||||
|
Protocol |
Modulation |
Link rate @ 12.5 kHz |
Link rate @ 25 kHz |
|
|||
|
SATELLINE-3AS |
4FSK |
9600 |
19200 |
|
|||
|
SATELLINE-3AS |
8FSK |
14400 |
28800 |
|
|||
|
SATELLINE-3AS |
16FSK |
14400 / FEC ON |
28800 / FEC ON |
|
|||
|
SATELLINE-3AS-NMS |
4FSK |
9600 |
19200 |
|
|||
